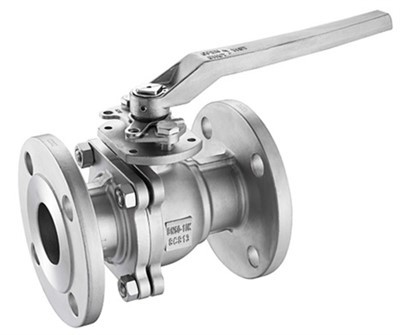

3-dielny prírubový plávajúci guľový ventil

3-dielne prírubové plávajúce guľové ventily sú vyrábané v súlade s API 6D. Ventil je konfigurovaný v kovanej skrutkovanej dvojdielnej dvojdielnej konštrukcii s malým priemerom, ktorá je vhodná pre stredné/nízkotlakové pracovné podmienky. Vyznačuje sa jednoduchou konštrukciou, sedlá ventilov sú priamo vložené do tela.
Predný prietokový tlak tlačí voľne plávajúcu guľu proti sedlu po prúde - výsledná kompresia poskytuje dokonalé tesniace riešenie bez úniku.
Driek je pripojený k hornej časti gule a umožňuje otváranie a zatváranie ventilu štvrťotáčkovým pohybom.
Výber materiálu je plne prispôsobiteľný tak, aby vyhovoval projektovým špecifikáciám zákazníka a je k dispozícii niekoľko jedinečných funkcií, ktoré ponúkajú vylepšené technické riešenie vhodné pre agresívne prostredie na mori a korozívne a abrazívne kvapaliny.

KONŠTRUKCIA VENTILU

Založené na API 6D

ROZSAH TEPLOTY

-150 až 662 stupňov F (-101 až 350 stupňov )

VEĽKOSŤ

NPS 1/2-6 (DN 15-150)

HODNOTENIE TLAKU

ASME 150 - ASME 2500

TVÁROU V TVÁR

Podľa štandardu API 6D

UKONČIŤ SPOJENIA

PRÍRUBA

DIZAJN KAROSÉRIE

Kované/liate skrutkované dvojdielne

DIZAJN SEDADLA

Mäkké alebo kovové sedlo s tvrdým povrchom na guli a sedadlách

VLASTNOSTI

Sekundárne tesnenia z čistého grafitu
Antistatické zariadenie
Predstavec Anti Blow out
Obojsmerné tesné vypnutie
K dispozícii je tesnenie stonky s nízkymi fugitívnymi emisiami
O-krúžok / okrajové tesnenia a grafitová konfigurácia

OPERÁTOR

Manuál: kľúč alebo ozubené koleso s visiacim zámkom

TESTOVANIE A CERTIFIKÁCIE

Súlad s kontrolami a testovaním API 6D & ISO 5208 & API 598
Požiarne bezpečné a testované podľa API 6FA/607
Certifikácia SIL 3 podľa IEC61508
Fugitívna emisia podľa ISO15848
PED 2014/68/EÚ

Ako vykonávať dennú údržbu plávajúcich guľových ventilov?

Pre každodennú údržbu plávajúcich guľových ventilov je tu niekoľko odporúčaných krokov a opatrení na zabezpečenie normálnej prevádzky ventilu a predĺženie jeho životnosti:

Pravidelné čistenie:

Pravidelne čistite telo ventilu, ventil, veko a ostatné časti, aby ste sa uistili, že ventil je voľný. Frekvenciu čistenia je možné určiť podľa používania, ale odporúča sa vykonávať aspoň raz za štvrťrok.

Pri čistení by sa mal ventil najskôr zatvoriť a teleso ventilu by sa malo rozobrať, aby sa odstránili vnútorné usadeniny. Po vyčistení ho znova zmontujte a uistite sa, že sú všetky diely správne nainštalované.

Skontrolujte tesniaci výkon:

Tesniaci výkon je jedným z kľúčových výkonov plávajúceho guľového ventilu. Pravidelne kontrolujte tesniaci výkon ventilu, vrátane tesnenia medzi guľou a sedlom ventilu.

Ak sa zistí netesnosť alebo zlé tesnenie, je potrebné včas skontrolovať opotrebovanie tesnení (ako je tesniaci krúžok) a podľa potreby ich vymeniť.

Namažte pohyblivé časti:

Pravidelne mažte pohyblivé časti ventilu (ako je driek ventilu, guľôčka atď.), aby ste znížili opotrebovanie a trenie.

Vyberte vhodné mazivo a uistite sa, že je kompatibilné s pracovným prostredím a médiami ventilu. Frekvencia používania maziva môže byť určená podľa skutočných podmienok.

Vymeňte diely:

Ak sa zistí, že plavákový ventil má netesnosť, zaseknutý ventil alebo opotrebovanie a iné chyby, diely by sa mali včas vymeniť.

Pri výmene dielov by sa mali zvoliť diely s rovnakými špecifikáciami a modelmi ako pôvodné diely, aby sa zabezpečila normálna prevádzka ventilu.

Pozor na antikoróznu ochranu:

Pretože sa plavákový ventil často používa v drsnom prostredí, je náchylný na koróziu. Preto sú na ochranu ventilu potrebné antikorózne opatrenia, ako je potiahnutie antikoróznym náterom alebo použitie antikoróznych materiálov.

Dodržujte prevádzkové špecifikácie:

Pri použití plavákového ventilu by sa mali dodržiavať prevádzkové špecifikácie, aby sa zabránilo nadmernému otváraniu alebo zatváraniu ventilu, aby sa predišlo poškodeniu ventilu.

Dávajte pozor na to, či médium neobsahuje pevné častice, vlákna alebo korozívne látky, aby nedošlo k upchatiu alebo poškodeniu tesnenia.

Zaznamenávajte a monitorujte:

Zaznamenajte si históriu údržby a používania ventilu, aby bolo možné včas odhaliť potenciálne problémy a prijať príslušné opatrenia.

Na monitorovanie prevádzkového stavu ventilu použite monitorovacie zariadenia (ako sú tlakomery, teplomery atď.), aby ste sa uistili, že je v normálnom prevádzkovom stave.

Vykonaním vyššie uvedených krokov dennej údržby možno zabezpečiť normálnu prevádzku plávajúceho guľového ventilu a predĺžiť jeho životnosť. Tieto opatrenia údržby zároveň pomáhajú zlepšiť efektivitu a bezpečnosť výroby.
