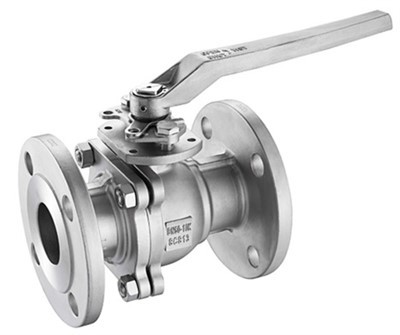

Mäkký tesniaci guľový ventil

Mäkko tesniace plávajúce guľové ventily sú vyrábané v súlade s API 6D. Ventil je konfigurovaný v kovanej skrutkovanej dvojdielnej dvojdielnej konštrukcii s malým priemerom, ktorá je vhodná pre stredné/nízkotlakové pracovné podmienky. Vyznačuje sa jednoduchou konštrukciou, sedlá ventilov sú priamo vložené do tela.
Predný prietokový tlak tlačí voľne plávajúcu guľu proti sedlu po prúde - výsledná kompresia poskytuje dokonalé tesniace riešenie bez úniku.
Driek je pripojený k hornej časti gule a umožňuje ventilu otvárať a zatvárať štvrťotáčkovým pohybom.
Výber materiálu je plne prispôsobiteľný tak, aby spĺňal špecifikácie projektu zákazníka a je k dispozícii niekoľko jedinečných funkcií, ktoré ponúkajú vylepšené technické riešenie vhodné pre agresívne prostredie na mori a korozívne a abrazívne kvapaliny.

KONŠTRUKCIA VENTILU

Založené na API 6D

ROZSAH TEPLOTY

-150 až 662 stupňov F (-101 až 350 stupňov )

VEĽKOSŤ

NPS 1/2-6 (DN 15-150)

HODNOTENIE TLAKU

ASME 150 - ASME 2500

TVÁROU V TVÁR

Podľa štandardu API 6D

UKONČIŤ SPOJENIA

RF, RTJ podľa B16.5 & B16.47
SW, objímka zváraná podľa B16.11

DIZAJN KAROSÉRIE

Kované/liate skrutkované dvojdielne

DIZAJN SEDADLA

Mäkké sedlo s tvrdým povrchom na loptičke a sedákoch

VLASTNOSTI

Sekundárne tesnenia z čistého grafitu
Antistatické zariadenie
Predstavec Anti Blow out
Obojsmerné tesné vypnutie
K dispozícii je tesnenie stonky s nízkymi fugitívnymi emisiami
O-krúžok / okrajové tesnenia a grafitová konfigurácia

OPERÁTOR

Manuál: kľúč alebo ozubené koleso s visiacim zámkom

TESTOVANIE A CERTIFIKÁCIE

Súlad s kontrolami a testovaním API 6D & ISO 5208 & API 598
Požiarne bezpečné a testované podľa API 6FA/607
Certifikácia SIL 3 podľa IEC61508
Fugitívna emisia podľa ISO15848
PED 2014/68/EÚ

Prečo sa plávajúci guľový ventil nazýva "plávajúci"?

Plávajúci guľový ventil sa nazýva "plávajúci", pretože guľový prvok vo ventile nie je na svojom mieste čapu, ale skôr "pláva" medzi dvoma sedlami umiestnenými na vstupnom a výstupnom konci ventilu.

Takto funguje plávajúci mechanizmus:

Žiadna čapová os: Na rozdiel od čapového guľového ventilu nie je guľa v plávajúcom guľovom ventile namontovaná na čapovej osi. To umožňuje, aby sa guľa mierne pohybovala v tele ventilu, keď reaguje na tlak tekutiny, ktorá cez ňu preteká.

Tlakom podporované tesnenie: Keď je ventil zatvorený, tlak tekutiny tlačí guľu proti sedlu po prúde, čím sa vytvorí tesnenie. Toto tesnenie s pomocou tlaku pomáha zaistiť tesné uzavretie a znižuje potrebu vysokého krútiaceho momentu na uzavretie ventilu.

Plávajúce pôsobenie: Keď sa ventil otvára alebo zatvára, guľa „pláva“ medzi vstupným a výstupným sedlom. Guľa sa pri pohybe otáča okolo svojej vlastnej osi, čo umožňuje tekutine prúdiť cez ventil alebo ho úplne blokovať.

Nastavenie sedla: Plávajúci dizajn tiež umožňuje mierne nastavenie gule v tele ventilu. To môže pomôcť kompenzovať opotrebenie sedadiel alebo akékoľvek mierne vychýlenie, pričom sa v priebehu času zachová dobré tesnenie.

Takže v súhrne, výraz "plávajúci" sa vzťahuje na schopnosť guľôčky mierne sa pohybovať v tele ventilu, keď reaguje na tlak tekutiny a otáča sa, aby reguloval tok, namiesto toho, aby bola v polohe čapu.
