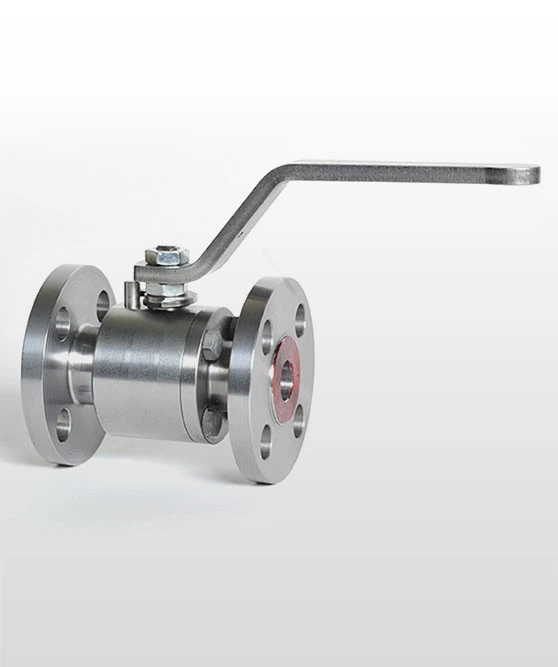

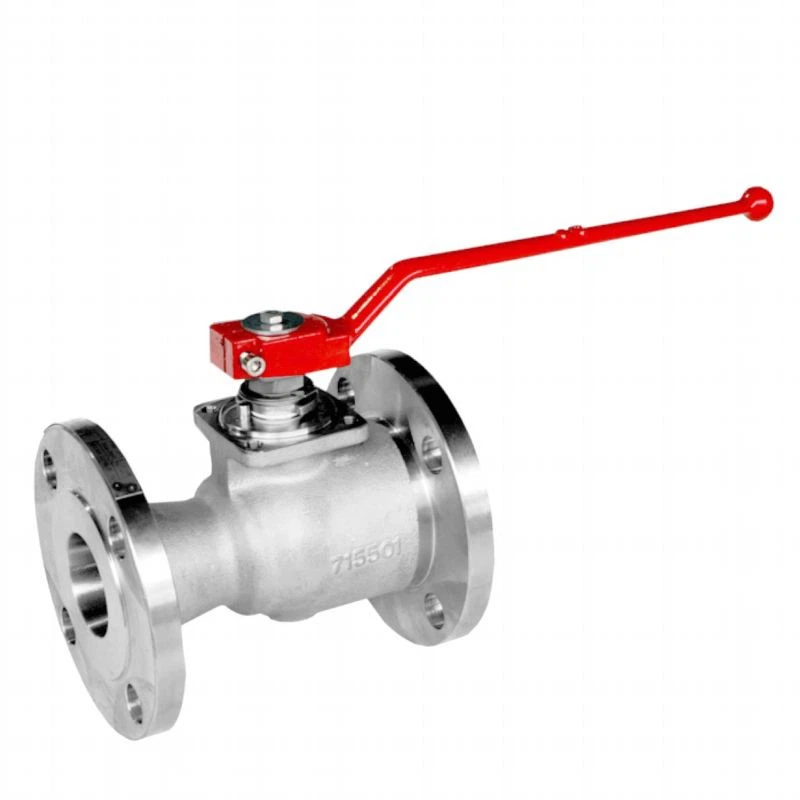

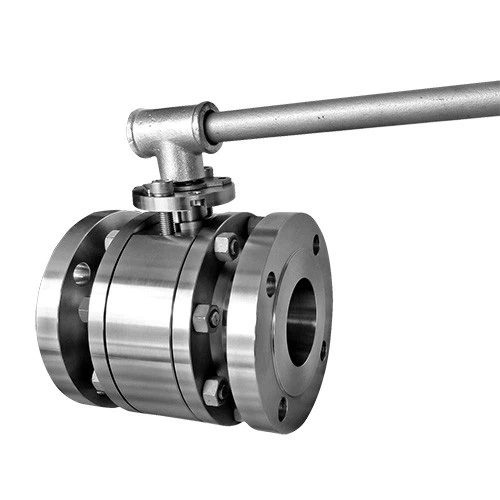

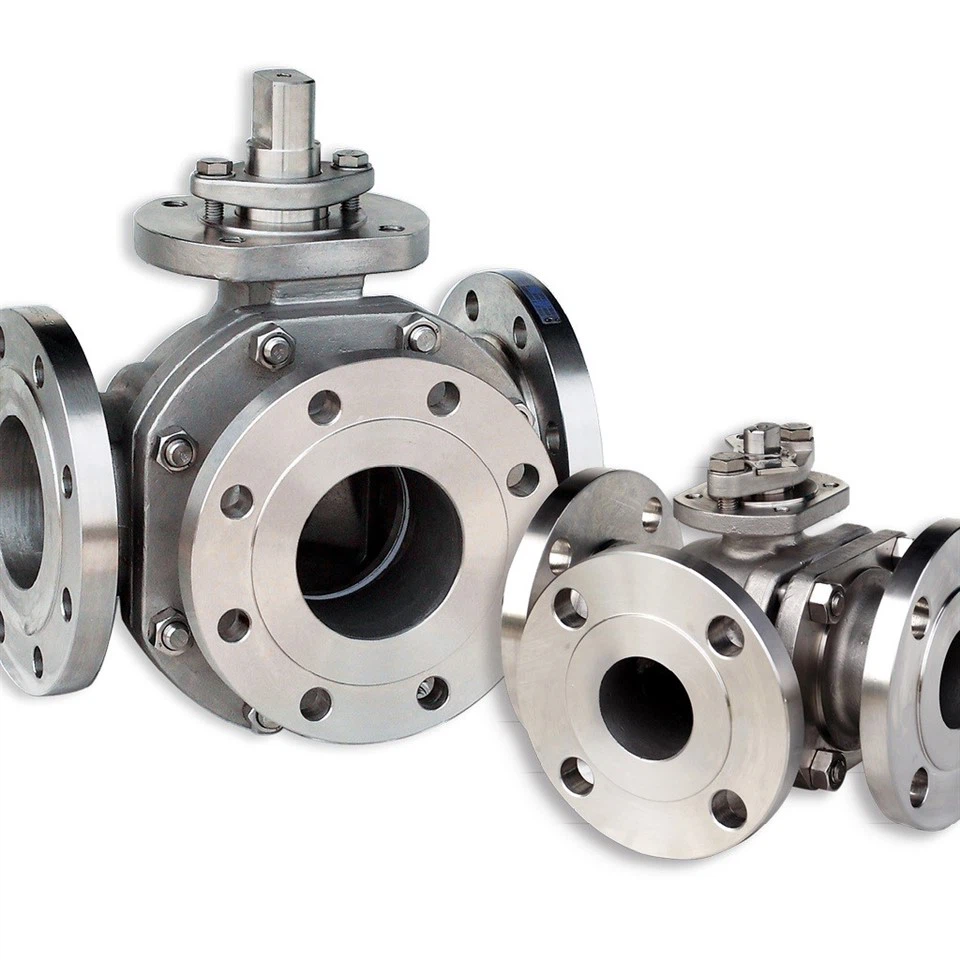

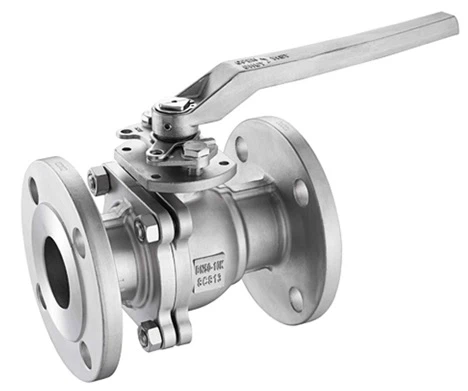

Plávajúci guľový ventil API 6D

Plávajúce guľové ventily API 6D sú vyrábané v súlade s API 6D. Ventil je konfigurovaný v kovanej skrutkovanej dvojdielnej dvojdielnej konštrukcii s malým priemerom, ktorá je vhodná pre stredné/nízkotlakové pracovné podmienky. Vyznačuje sa jednoduchou konštrukciou, sedlá ventilov sú priamo vložené do tela.
Predný prietokový tlak tlačí voľne plávajúcu guľu proti sedlu po prúde - výsledná kompresia poskytuje dokonalé tesniace riešenie bez úniku.
Driek je pripojený k hornej časti gule a umožňuje otváranie a zatváranie ventilu štvrťotáčkovým pohybom.
Výber materiálu je plne prispôsobiteľný tak, aby vyhovoval projektovým špecifikáciám zákazníka a je k dispozícii niekoľko jedinečných funkcií, ktoré ponúkajú vylepšené technické riešenie vhodné pre agresívne pobrežné prostredie a korozívne a abrazívne kvapaliny.

KONŠTRUKCIA VENTILU

Založené na API 6D

ROZSAH TEPLOTY

-150 až 662 stupňov F (-101 až 350 stupňov )

VEĽKOSŤ

NPS 1/2-6 (DN 15-150)

HODNOTENIE TLAKU

ASME 150 - ASME 2500

TVÁROU V TVÁR

Podľa štandardu API 6D

UKONČIŤ SPOJENIA

RF, RTJ podľa B16.5 & B16.47
SW, objímka zváraná podľa B16.11

DIZAJN KAROSÉRIE

Kované/liate skrutkované dvojdielne

DIZAJN SEDADLA

Mäkké alebo kovové sedlo s tvrdým povrchom na guli a sedadlách

VLASTNOSTI

Sekundárne tesnenia z čistého grafitu
Antistatické zariadenie
Predstavec Anti Blow out
Obojsmerné tesné vypnutie
K dispozícii je tesnenie stonky s nízkymi fugitívnymi emisiami
O-krúžok / okrajové tesnenia a grafitová konfigurácia

OPERÁTOR

Manuál: kľúč alebo ozubené koleso s visiacim zámkom

TESTOVANIE A CERTIFIKÁCIE

Súlad s kontrolami a testovaním API 6D & ISO 5208 & API 598
Požiarne bezpečné a testované podľa API 6FA/607
Certifikácia SIL 3 podľa IEC61508
Fugitívna emisia podľa ISO15848
PED 2014/68/EÚ

Ako opraviť plávajúce guľové ventily, keď zlyhajú?

Keď plávajúci guľový ventil zlyhá, proces opravy si vyžaduje opatrnosť a opatrnosť. Tu je niekoľko jasných krokov a súhrnov pre referenciu:

1. Diagnostika porúch

· Skontrolujte tesnosť: Najprv skontrolujte, či ventil netečie. Netesnosti môžu pochádzať z tesnení, medzi telom ventilu a krytom ventilu alebo inými spojmi.

· Skontrolujte prevádzku: Skúste ovládať ventil, aby ste zistili, či sa môže normálne otvárať a zatvárať. Venujte pozornosť tomu, či je zaseknutý alebo nefunguje hladko.

· Sledujte vonkajší stav: Skontrolujte, či na vonkajšej strane ventilu nie je poškodenie, korózia alebo znečistenie.

2. Príprava na demontáž

· Zatvorte ventil: Uistite sa, že je ventil úplne zatvorený a odpojte potrubie.

· Pripravte si náradie: Pripravte si potrebné nástroje na demontáž, ako sú kľúče, skrutkovače, tmely atď.

· Bezpečnostná ochrana: Na zaistenie bezpečnosti používajte vhodné ochranné prostriedky, ako sú rukavice, okuliare atď.

3. Demontáž a kontrola

· Demontujte ventil: Postupujte podľa krokov demontáže a demontujte ventil krok za krokom. Dávajte pozor, aby ste si všetky odstránené diely odložili pre následnú montáž.

· Skontrolujte tesnenie: Skontrolujte, či tesnenie (napríklad tesniaci krúžok) nie je opotrebované, staré alebo poškodené. V prípade potreby vymeňte tesnenie za nové.

· Skontrolujte loptičku a sedlo: Skontrolujte, či medzi loptou a sedlom nie je opotrebovanie alebo škrabance. V prípade potreby opravte alebo vymeňte.

· Skontrolujte ostatné časti: Skontrolujte, či driek ventilu, jadro ventilu a iné časti nie sú poškodené alebo opotrebované.

4. Oprava a výmena

· Vymeňte tesnenie: Ak je tesnenie poškodené, vymeňte ho za nové s použitím vhodného tmelu. Uistite sa, že tesnenie je nainštalované správne a pevne.

· Opravte alebo vymeňte guľu a sedlo: Ak sú guľa a sedlo opotrebované alebo poškodené, opravte ich alebo vymeňte. Pri oprave dbajte na zachovanie rovinnosti a hladkosti lopty a sedla.

· Vymeňte iné diely: Ak sú iné diely poškodené, vymeňte ich včas za nové.

5. Opätovná montáž a test

· Opätovná montáž: Zmontujte ventil krok za krokom v opačnom poradí ako pri demontáži. Uistite sa, že sú všetky diely správne nainštalované.

· Otestujte ventil: Znovu pripojte potrubie a otestujte prevádzkový výkon ventilu a tesniaci výkon. Uistite sa, že ventil sa môže normálne otvárať a zatvárať a že nedochádza k úniku.

6. Bezpečnostné opatrenia

Zabráňte násilnej prevádzke: Počas demontáže a údržby sa vyhnite násilnej prevádzke, aby ste predišli poškodeniu ventilu alebo častí.

Udržujte v čistote: Počas údržby udržujte ventil a jeho časti čisté, aby sa do vnútra ventilu nedostali nečistoty.

Správna inštalácia: Pri opätovnej montáži sa uistite, že sú všetky diely nainštalované správne a postupujte podľa pokynov na inštaláciu.

Dodržaním vyššie uvedených krokov a opatrení možno poruchu plávajúceho guľového ventilu efektívne opraviť a zabezpečiť jeho normálnu prevádzku. V prípade potreby sa odporúča vyhľadať pomoc odborného personálu údržby.
