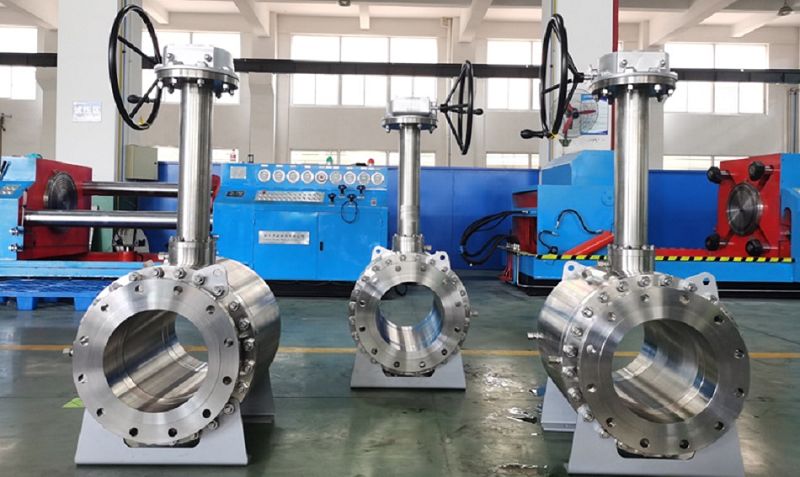

Kovanie kryogénneho čapového guľového ventilu

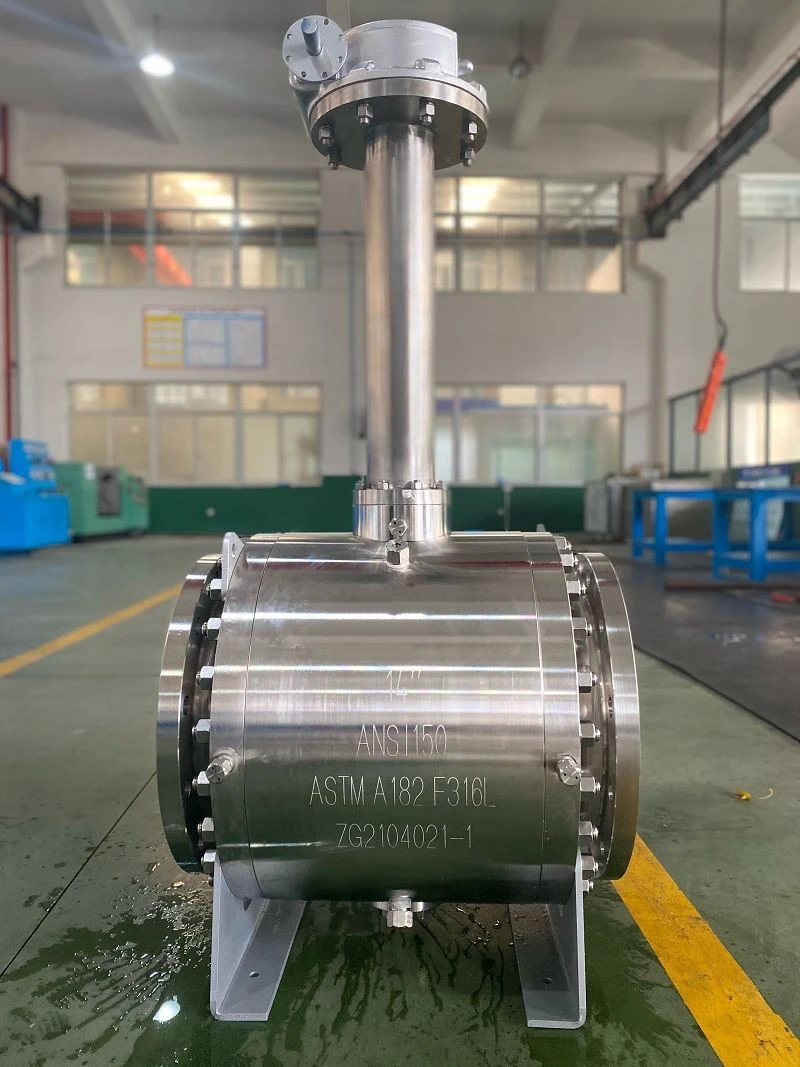

Kovacie kryogénne guľové ventily sú vyrábané pre extrémne nízke teploty a kryogénne aplikácie. Ventily sú navrhnuté s integrovaným predĺžením kapoty, ktoré bráni kryogénnym kvapalinám dostať sa k upchávke vretena tým, že umožňuje kvapalinám vrieť a premeniť sa na plyn. To minimalizuje straty energie pozdĺž predĺženia a chráni ventil pred poruchou. Konštrukčná integrita ventilu znižuje akúkoľvek tepelnú deformáciu vnútorných komponentov spôsobenú teplotnými rozdielmi na minimum, čím zabezpečuje najvyššiu úroveň výkonu pre tesné uzavretie v kritických oblastiach LNG.

KONŠTRUKCIA VENTILU

Na základe API 6D a požiadaviek zákazníka

ROZSAH TEPLOTY

-150 až 662 stupňov F (-101 až 350 stupňov )

VEĽKOSŤ

NPS 1-56 (DN 25-1400)

HODNOTENIE TLAKU

ASME 150 - ASME 2500

TVÁROU V TVÁR

Podľa štandardu API 6D

连接方式UKONČIŤ SPOJENIA

RF, RTJ podľa B16.5 & B16.47
BW, zvárané na tupo podľa B16.25
SW, objímka zváraná podľa B16.11
Hub pripojenie

MATERIÁLY:

Uhlíková oceľ

Nehrdzavejúca oceľ

Nízkoteplotná uhlíková oceľ

Duplex, Super Duplex, Inconel

DIZAJN KAROSÉRIE

Kované skrutkované dvojdielne a trojdielne

DIZAJN SEDADLA

Mäkké alebo kovové sedlo s tvrdým obložením na guli a sedadlách
Dvojité sedlá piestu
Kombinované sedadlá

VLASTNOSTI

Dizajn s dvojitým blokom a spádom (DBB)
Sekundárne tesnenia z čistého grafitu
Antistatické zariadenie
Predstavec Anti Blow out
K dispozícii je núdzové vstrekovanie tesniacej hmoty na sedadlá a predstavec
K dispozícii je tesnenie stonky s nízkymi fugitívnymi emisiami
O-krúžok / okrajové tesnenia a grafitová konfigurácia
Prekrytie CRA na všetkých dynamických tesniacich plochách alebo na všetkých dostupných zmáčaných častiach
K dispozícii je predĺžená kapota pre nízku a vysokú teplotu

OPERÁTOR

Manuál: kľúč alebo ozubené koleso s visiacim zámkom
Ovládanie: pneumatické/hydraulické/elektrické

TESTOVANIE A CERTIFIKÁCIE

Súlad s kontrolami a testovaním API 6D & ISO 5208 & API 598
Požiarne bezpečné a požiarne testované podľa API 607
Certifikácia SIL 3 podľa IEC61508
Fugitívna emisia podľa ISO15848
PED 2014/68/EÚ
