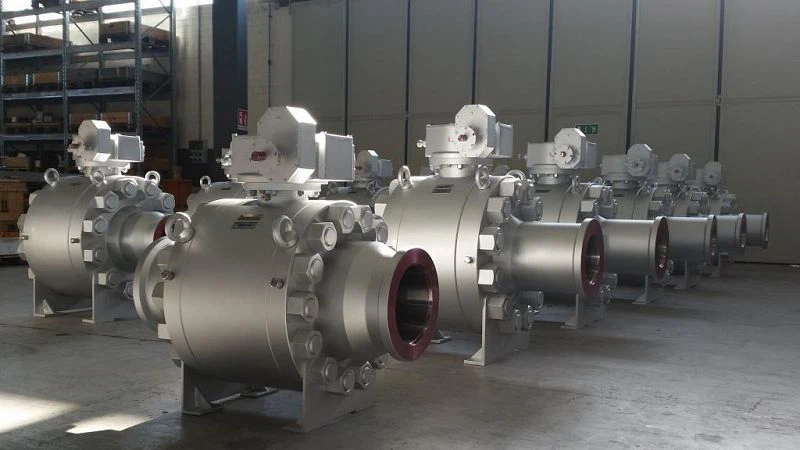

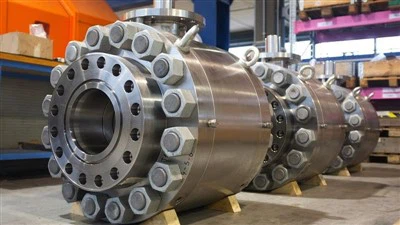

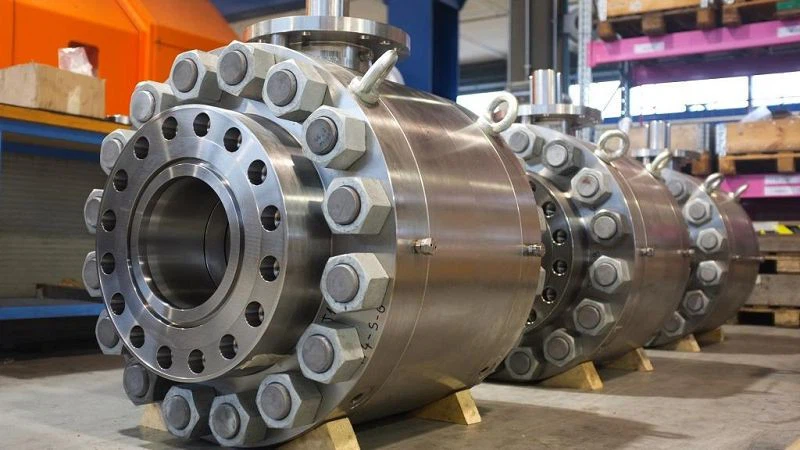

Čapový vysokotlakový guľový ventil

Ponúkame široký sortiment dvoj alebo trojdielnych kovaných guľových ventilov so skrutkovým telom namontovaným na čapoch. Dve nezávislé sedadlá poskytujú jednoduché obojsmerné tesnenie, aby sa zabezpečila najväčšia úroveň tesnosti a spoľahlivosti pri vysokom tlaku a teplotných podmienkach v kritických izolačných službách. Vysokotlakové kompaktné guľové ventily majú rovnakú spoľahlivosť a úroveň kvality ako tradičné ventily API, ale vďaka kompaktnej prírubovej konštrukcii integrovanej do ventilových uzáverov s výraznou úsporou miesta a hmotnosti. Kompaktné zváracie hrdlové príruby, ktoré spájajú potrubie s ventilom, poskytujú ďalšiu úsporu miesta. Navrhujeme a výber materiálov je plne prispôsobiteľný tak, aby spĺňal špecifikácie projektu zákazníka.

KONŠTRUKCIA VENTILU

Na základe API 6D a požiadaviek zákazníka

ROZSAH TEPLOTY

-150 až 428 stupňov F (-101 až 220 stupňov )

VEĽKOSŤ

NPS 2 -24 (DN 50-600)

HODNOTENIE TLAKU

ASME 900 - ASME 2500

TVÁROU V TVÁR

Podľa API 6D

UKONČIŤ SPOJENIA

Kompaktná príruba Norsok L005
Kompaktná príruba Freudenberg/Grayloc

DIZAJN KAROSÉRIE

Kované skrutkované dvojdielne a trojdielne

DIZAJN SEDADLA

Mäkké alebo kovové sedlo s tvrdým obložením na guli a sedadlách
Dvojité sedlá piestu
Kombinované sedadlá

VLASTNOSTI

Dizajn s dvojitým blokom a spádom (DBB)
Sekundárne tesnenia z čistého grafitu
Antistatické zariadenie
Stopka proti vyfúknutiu
Konfigurácia tesnenia pery
K dispozícii je núdzové vstrekovanie tesniacej hmoty na sedadlá a predstavec
K dispozícii je tesnenie stonky s nízkymi fugitívnymi emisiami
Prekrytie CRA na všetkých dynamických tesniacich plochách alebo na všetkých dostupných zmáčaných častiach
Kompaktný a ľahký dizajn
Ľahšie priváracie hrdlové príruby potrubia s menšími rozmermi ponúkajú 80% úsporu hmotnosti

OPERÁTOR

Manuál: kľúč alebo ozubené koleso s visiacim zámkom

Ovládanie: pneumatické/hydraulické/elektrické

TESTOVANIE A CERTIFIKÁCIE

Súlad s kontrolami a testovaním API 6D & ISO 5208 & API 598
Požiarne bezpečné a testované podľa API 607
Certifikácia SIL 3 podľa IEC61508
Fugitívna emisia podľa ISO15848
PED 2014/68/EÚ
