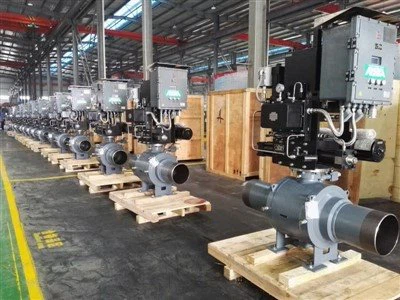

Dvojčinný plne zváraný guľový ventil

Platinový ventil ponúka kompletný sortiment plne zváraných dvoj alebo trojdielnych guľových ventilov s bočným vstupom. Plne zváraná konštrukcia karosérie poskytuje ľahšie riešenie a zároveň zabraňuje potenciálnym únikovým cestám do vonkajšieho prostredia, čím zabezpečuje spoľahlivú ochranu celého systému. Pevná konfigurácia s dvojitým čapom a dve nezávislé sedlá s obojsmerným tesnením zaisťujú najvyššiu úroveň tesnosti a spoľahlivosti pri vysokom tlaku a teplotných podmienkach vo všetkých kritických izolačných službách. K dispozícii je niekoľko jedinečných funkcií, ktoré ponúkajú pokročilé technické riešenia vhodné pre procesy so sladkým alebo kyslým plynom alebo potrubné aplikácie. Výber materiálu je plne prispôsobiteľný tak, aby spĺňal špecifikácie projektu zákazníka.

KONŠTRUKCIA VENTILU

Na základe API 6D a požiadaviek zákazníka

ROZSAH TEPLOTY

-150 až 428 stupňov F (-101 až 220 stupňov)

VEĽKOSŤ

NPS 1-36 (DN 25-900)

HODNOTENIE TLAKU

ASME 150 - ASME 2500

TVÁROU V TVÁR

Podľa štandardu API 6D

UKONČIŤ SPOJENIA

RF, RTJ podľa B16.5 & B16.47
BW, zvárané na tupo podľa B16.25

MATERIÁLY:

Uhlíková oceľ, nehrdzavejúca oceľ, nízkoteplotná uhlíková oceľ, duplex, super duplex, inconel

DIZAJN KAROSÉRIE

Kované skrutkované dvojdielne a trojdielne

DIZAJN SEDADLA

Mäkké alebo kovové sedlo s tvrdým obložením na guli a sedadlách
Dvojité sedlá piestu
Kombinované sedadlá

VLASTNOSTI

Dizajn s dvojitým blokom a spádom (DBB)
Sekundárne tesnenia z čistého grafitu
Antistatické zariadenie
Stopka proti vyfúknutiu
K dispozícii je núdzové vstrekovanie tesniacej hmoty na sedadlá a predstavec
K dispozícii je tesnenie stonky s nízkymi fugitívnymi emisiami
Prekrytie CRA na všetkých dynamických tesniacich plochách alebo na všetkých dostupných zmáčaných častiach
Predĺženie drieku pre podzemné inštalácie

OPERÁTOR

Manuál: kľúč alebo ozubené koleso s visiacim zámkom
Ovládanie: pneumatické/hydraulické/elektrické

TESTOVANIE A CERTIFIKÁCIE

Súlad s kontrolami a testovaním API 6D & ISO 5208 & API 598
Požiarne bezpečné a požiarne testované podľa API 607
Certifikácia SIL 3 podľa IEC61508
Fugitívna emisia podľa ISO15848
PED 2014/68/EÚ
