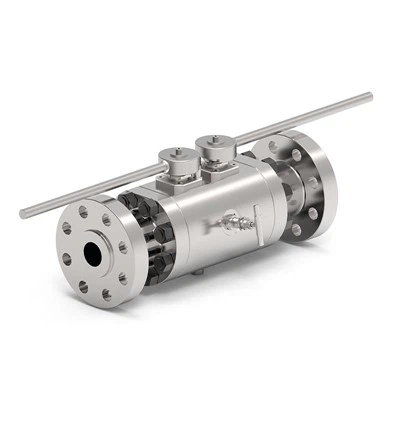

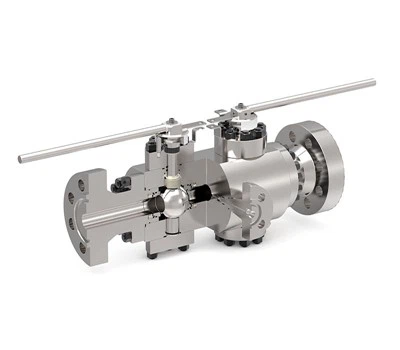

Guľový ventil s dvojitým blokovaním a odvzdušňovaním drieku s ochranou proti vyfúknutiu

Kombinácia funkcií Double Block a Bleed a konštrukcie Blowout Proof Stem zaisťuje spoľahlivú kontrolu tekutín aj pri vysokom tlaku, vysokej teplote a korozívnom prostredí. Ventily sú určené pre priemyselné aplikácie, ktoré vyžadujú vysokú bezpečnosť a spoľahlivosť, ako je ropný, plynárenský, chemický a energetický priemysel.

Hlavné charakteristiky ventilu

1. Dvojité guľôčky a dvojité tesnenia: Ventil má dve gule a dve tesnenia, z ktorých každé riadi priechod tekutiny, aby sa zabezpečilo, že médium neunikne, keď je ventil zatvorený.

2. Vypúšťacie rozhranie: Dutina ventilu je vybavená odtokovým rozhraním na uľahčenie vypúšťania zvyškového média alebo tlaku v dutine, čím sa zjednodušuje proces čistenia a údržby.

3. Stopka proti vysunutiu: Konštrukcia drieku má funkciu proti vysunutiu, čo zvyšuje bezpečnosť ventilu.

4. Rôzne jazdné režimy: ručné, elektrické, pneumatické a iné jazdné režimy môžu byť vybavené podľa požiadaviek užívateľa, aby vyhovovali rôznym prevádzkovým požiadavkám.

5. Výber materiálu: Materiál tela je zvyčajne liatina alebo nehrdzavejúca oceľ, materiál gule je nehrdzavejúca oceľ, materiál tesniacej plochy je vyrobený z vysoko kvalitných materiálov, ako je PTFE atď., Aby sa zabezpečil tesniaci výkon ventilu.

KONŠTRUKCIA VENTILU

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

ROZSAH TEPLOTY

-58 až 392 stupňov F (-50 až 200 stupňov )

VEĽKOSŤ

NPS 1-12 (DN 25-300)

HODNOTENIE TLAKU

ASME 150 - ASME 2500

Tvárou v tvár

Podľa štandardu API 6D

UKONČIŤ SPOJENIA

RF, RTJ podľa B16.5 & B16.47
BW, zvárané na tupo podľa B16.25
SW, objímka zváraná podľa B16.11

MATERIÁLY

Nízkoteplotná a nízkolegovaná uhlíková oceľ

Nerezová oceľ, Duplex a Super Duplex

Zliatiny niklu, titán

DIZAJN KAROSÉRIE

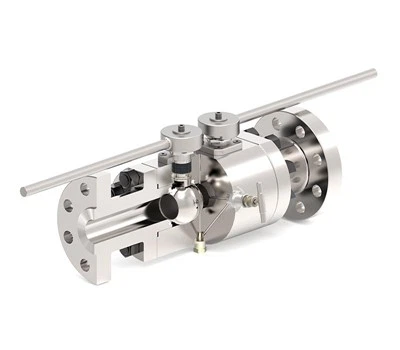

Kované a odlievané skrutkované dvojdielne a trojdielne

DIZAJN SEDADLA

Mäkké alebo kovové sedlo s tvrdým obložením na guli a sedadlách
Dvojité sedlá piestu
Kombinované sedadlá

VLASTNOSTI

Dizajn s dvojitým blokom a spádom (DBB)
Sekundárne tesnenia z čistého grafitu
Antistatické zariadenie
Predstavec Anti Blow out
K dispozícii je núdzové vstrekovanie tmelu na sedadlá a predstavec
K dispozícii je tesnenie stonky s nízkymi fugitívnymi emisiami
O-krúžok / okrajové tesnenia a grafitová konfigurácia
Prekrytie CRA na všetkých dynamických tesniacich plochách alebo na všetkých dostupných zmáčaných častiach
K dispozícii je predĺžená kapota pre nízku a vysokú teplotu

OPERÁTOR

Manuál: kľúč alebo ozubené koleso s visiacim zámkom
Ovládanie: pneumatické/hydraulické/elektrické

TESTOVANIE A CERTIFIKÁCIE

Súlad s kontrolami a testovaním API 6D & ISO 5208 & API 598
Požiarne bezpečné a testované podľa API 607
Certifikácia SIL 3 podľa IEC61508
Fugitívna emisia podľa ISO15848
PED 2014/68/EÚ
